双圆弧

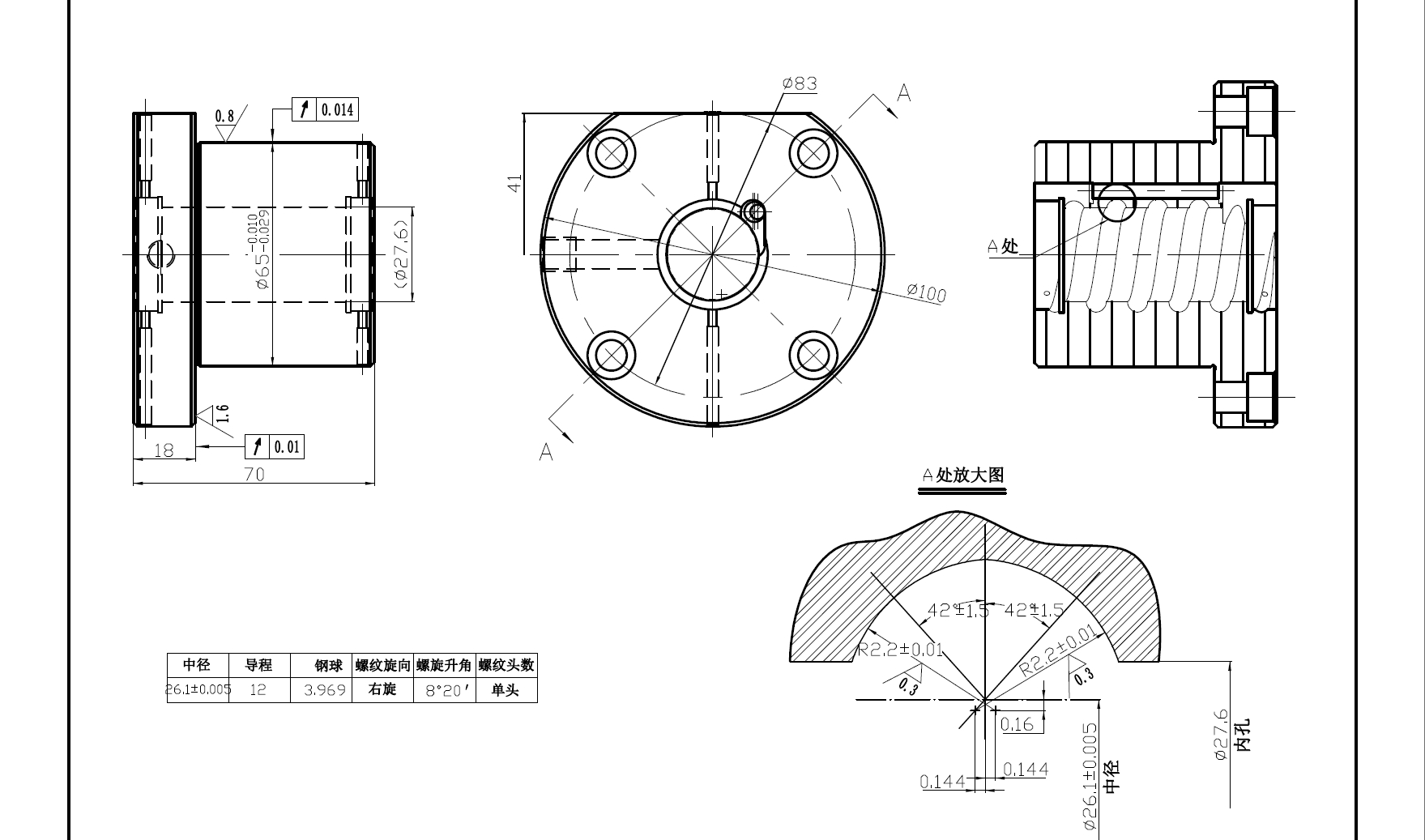

典型齿型图纸：

双圆弧齿型参数详解

此工具用于生成标准双圆弧齿型的DXF文件。各参数说明如下：

1. 计算系数

• 定义：钢球直径与圆弧半径的比例系数。常见值有 1.11 和 1.08。
• 作用：用于确定齿型设计时，钢球直径与圆弧半径之间的关系。不同的系数对应不同的齿型标准，需根据实际工艺或标准选择。

2. 钢球直径

• 定义：用于齿型计算的基准钢球的直径。
• 作用：通常用于测量齿型中性线或作为齿型设计的参考尺寸。直接影响齿型的几何参数。

3. 接触角

• 定义：齿型与中轴线的夹角（单位：度）。
• 作用：决定齿型的倾斜程度，影响齿轮啮合时的受力方向和传动效率。常见标准有 38°、45°等。

4. 右圆弧半径

• 定义：齿型右侧圆弧的半径。
• 作用：决定右侧齿形的曲率，影响齿型的啮合特性和强度。

5. 右水平偏心

• 定义：右侧圆弧圆心相对于理论中心的水平方向偏移量。
• 作用：用于微调齿型对称性或补偿加工误差。

6. 右垂直偏心

• 定义：右侧圆弧圆心相对于理论中心的垂直方向偏移量。
• 作用：同样用于微调齿型对称性或补偿加工误差。

7. 左圆弧半径

• 定义：齿型左侧圆弧的半径。
• 作用：决定左侧齿形的曲率，影响齿型的啮合特性和强度。

8. 左水平偏心

• 定义：左侧圆弧圆心相对于理论中心的水平方向偏移量。
• 作用：用于微调齿型对称性或补偿加工误差。

9. 左垂直偏心

• 定义：左侧圆弧圆心相对于理论中心的垂直方向偏移量。
• 作用：同样用于微调齿型对称性或补偿加工误差。

10. 计算/反算

• 计算：根据输入的参数，自动计算出齿型的各项几何参数。
• 反算：根据已知的齿型参数，反推输入参数，便于校核或修正设计。

11. 工件中径 / 工件(小径/大径)

• 说明：控制圆弧段的长度。

12. 保存文件

• 定义：生成的DXF文件保存路径。
• 作用：指定生成的齿型文件（DXF格式）的保存位置，便于后续查找和使用。

如需进一步了解每个参数的工程意义或标准推荐值，可参考机械设计手册或齿轮设计标准。
