曲线误差对比

通过输入 DXF 格式的基准曲线文件和对比曲线文件，软件自动分析基准曲线上每一点和对比曲线之间的误差值。

1. 曲线 1 (基准)

• 说明: 输入基准曲线的 DXF 文件。
• 计算逻辑: 误差数据是基准曲线上每一点在其法线方向上与对比曲线的距离。误差在 Y 轴正向则值为正，反之为负。

2. 曲线 2 (对比)

• 说明: 输入对比曲线的 DXF 文件。

3. 最大检测距离

• 说明: 设置检测误差时的搜索范围。应尽量设置得小一些（只要能覆盖最大预期误差即可），以防止误检测到曲线的其他远端部分。

4. 曲线方向

• 选项: X 轴 / Y 轴
• 说明: 设置曲线的主要走向，以辅助算法识别。

示例

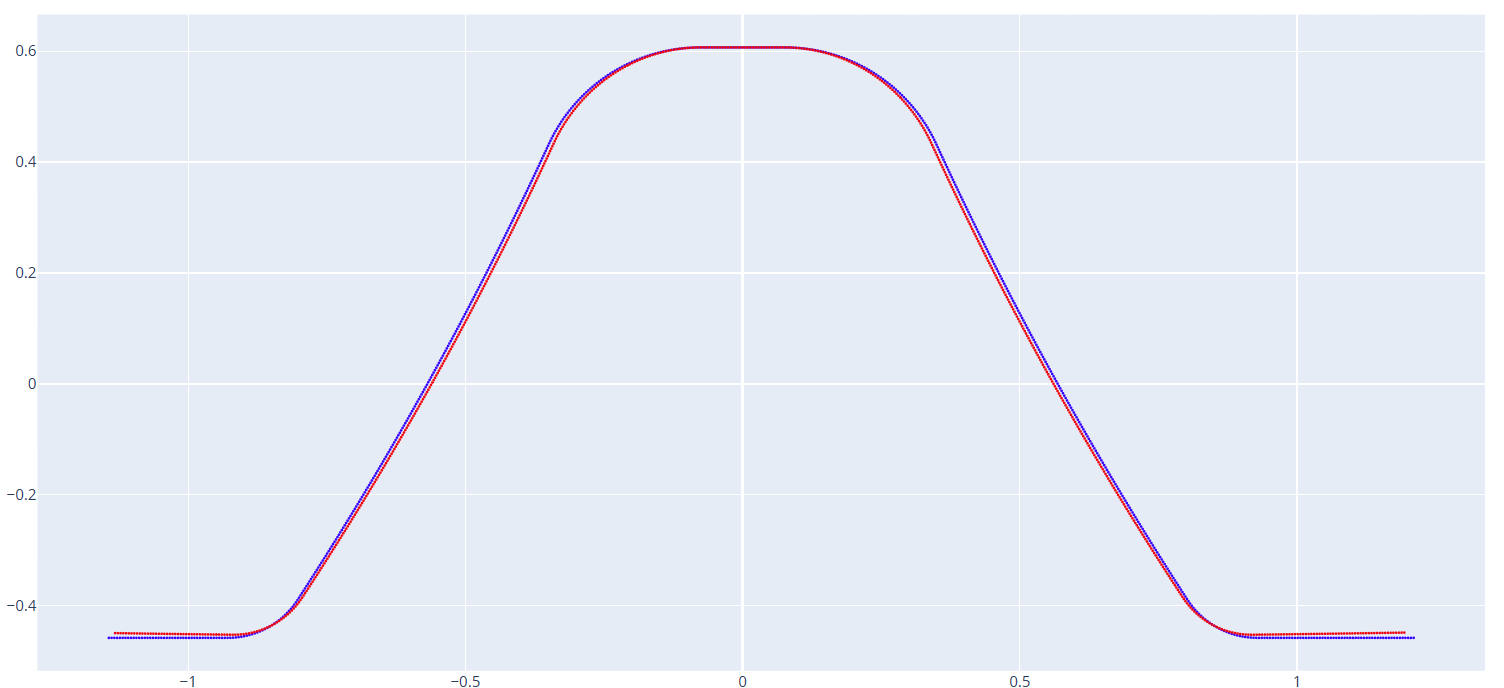

两条曲线的重叠对比：

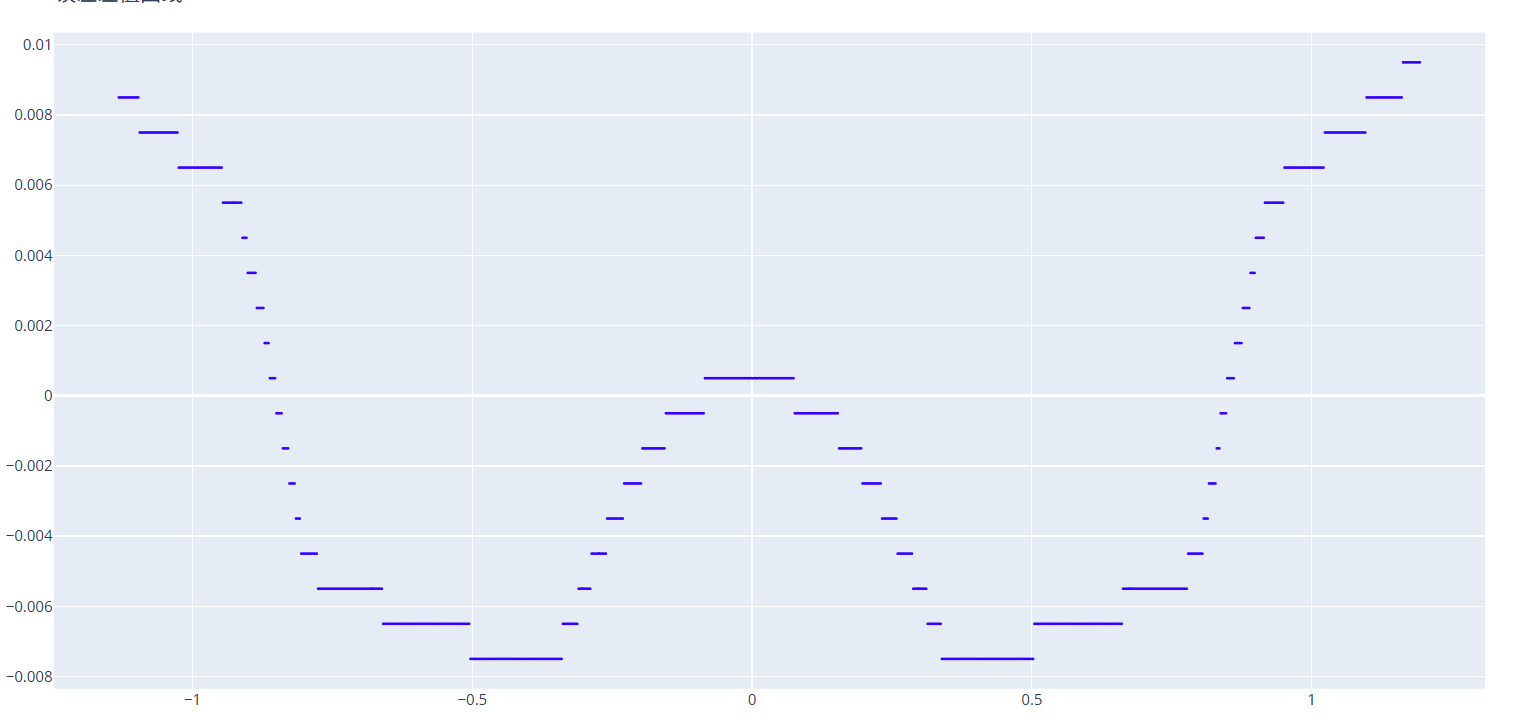

分析生成的误差分布曲线（显示了沿曲线每一点的详细误差值）：
