梯形

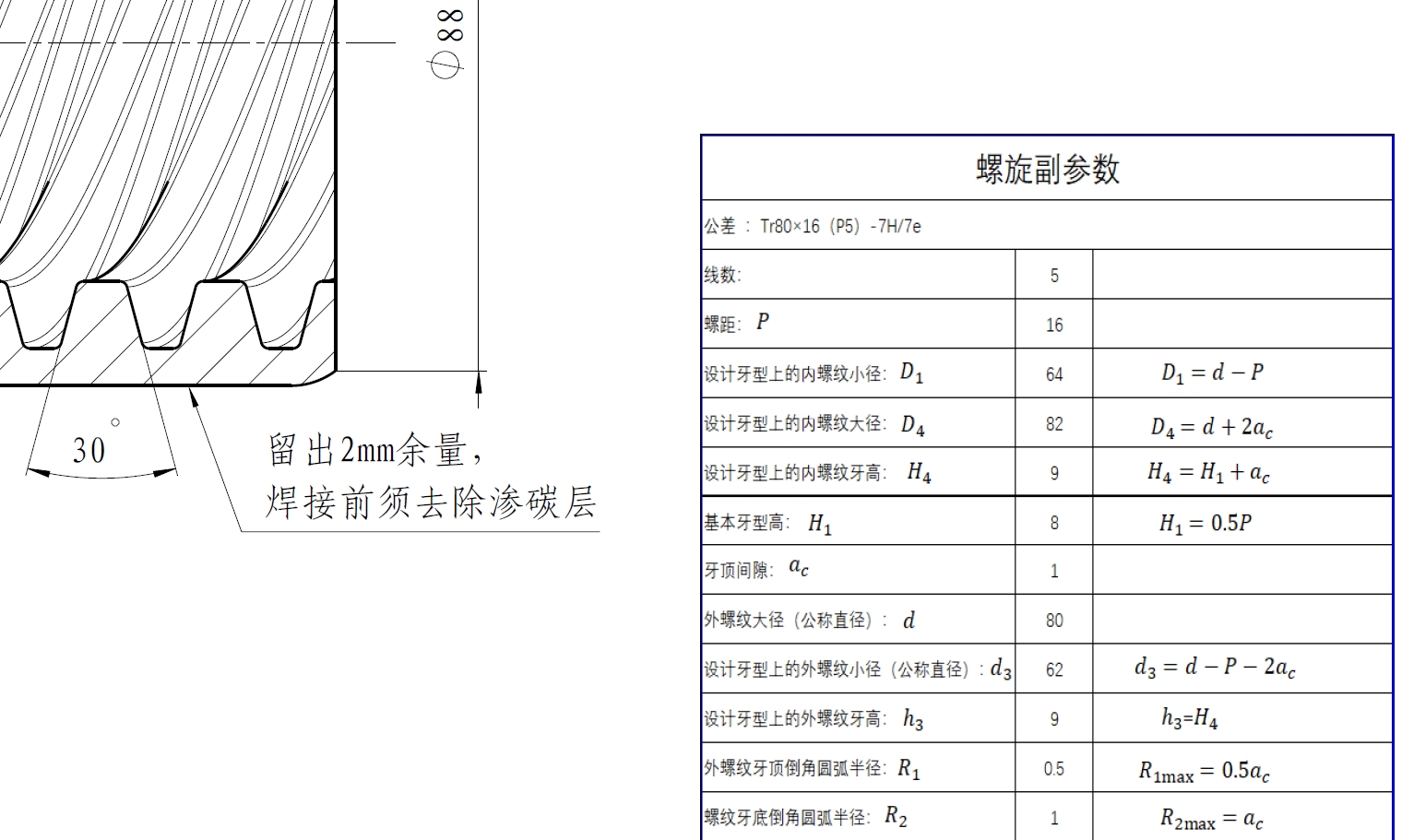

典型齿型图纸：

梯形齿型参数详解

此工具用于生成标准梯形齿型的DXF文件。各参数说明如下：

1. 工件小径/中径/大径/螺距

• 定义：根据图纸或实际测量填写。

2. 右半角

• 定义：齿型右侧与中轴线的夹角（单位：度）。约定水平修整轴的负向对应齿型右侧。
• 用途：影响齿型的斜度和受力方向，常见标准为15°、20°等。

3. 右半角修正

• 定义：对右半角的微调修正值（单位：度）。
• 用途：用于补偿加工或设计误差，输入正负值均可。

4. 左半角

• 定义：齿型左侧与中轴线的夹角（单位：度）。约定水平修整轴的正向对应齿型左侧。
• 用途：与右半角类似，影响齿型对称性和受力。

5. 左半角修正

• 定义：对左半角的微调修正值（单位：度）。
• 用途：用于补偿加工或设计误差，输入正负值均可。

6. 齿顶圆弧半径 (左/右)

• 定义：在梯形齿顶两端设置的圆弧半径。
• 说明：可分别设置左右两侧的数值。

7. 保存文件

• 定义：生成的DXF文件保存路径。
• 用途：指定文件保存位置，便于后续查找和使用。
