滚道计算

用于模拟在特定加工条件下（如干涉磨削、砂轮杆偏移等），实际加工出来的工件滚道法向截形。

1. 参数设置

• 工件类型: 内螺纹 或 外螺纹。
• 工件(大径/小径) / 中径 / 导程: 定义工件的基本几何尺寸。
• 砂轮直径 / 安装角: 定义当前的加工状态。
• 砂轮杆左右偏移: 模拟砂轮杆长度误差（过长或过短）对滚道的影响。
  • 正值: 砂轮偏左。
  • 负值: 砂轮偏右。
• 砂轮修整齿型: 导入计算出的砂轮修整轨迹文件（DXF）。

2. 核心功能

模拟干涉磨削影响

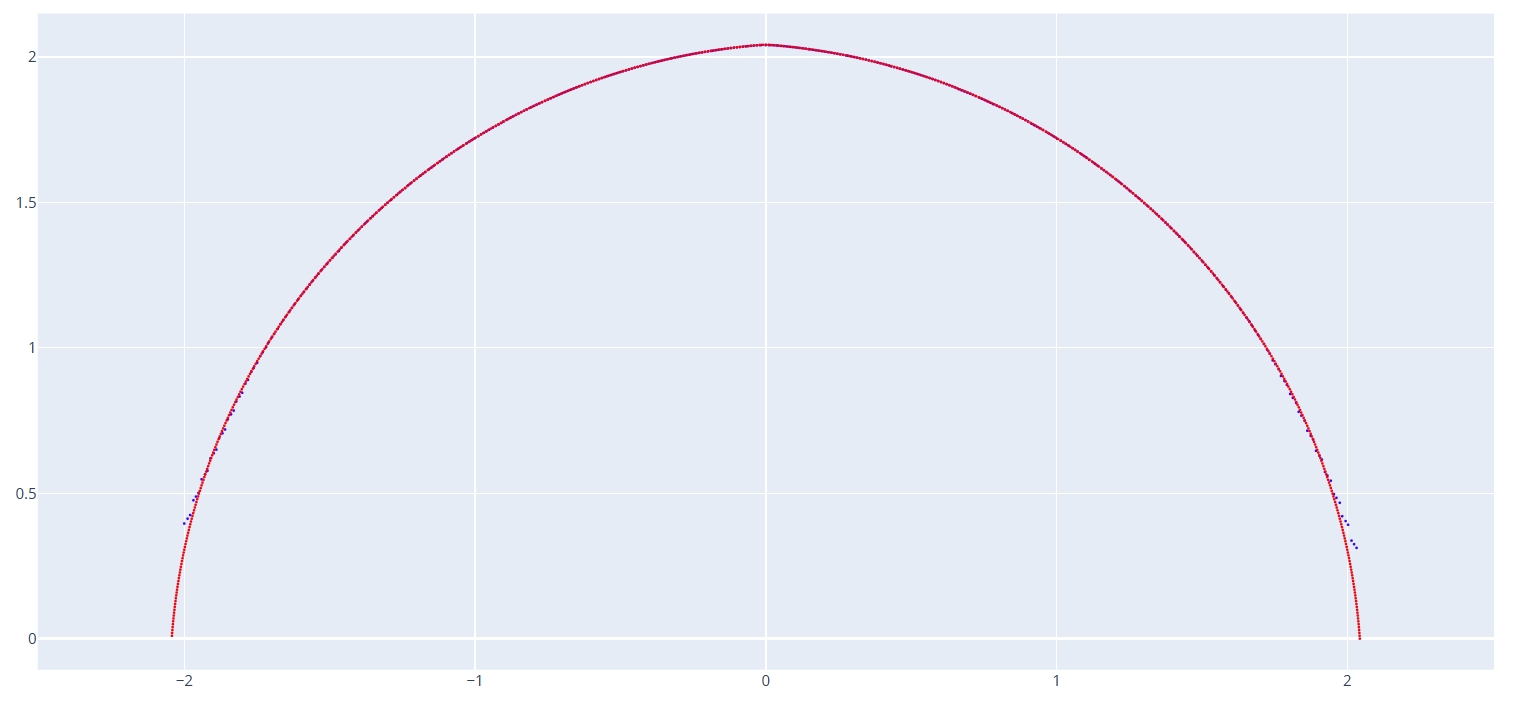

通过计算，可以预判干涉磨削导致的过切区域。如下图所示，干涉磨削可能导致滚道两侧边沿区域多磨：

模拟安装偏心影响

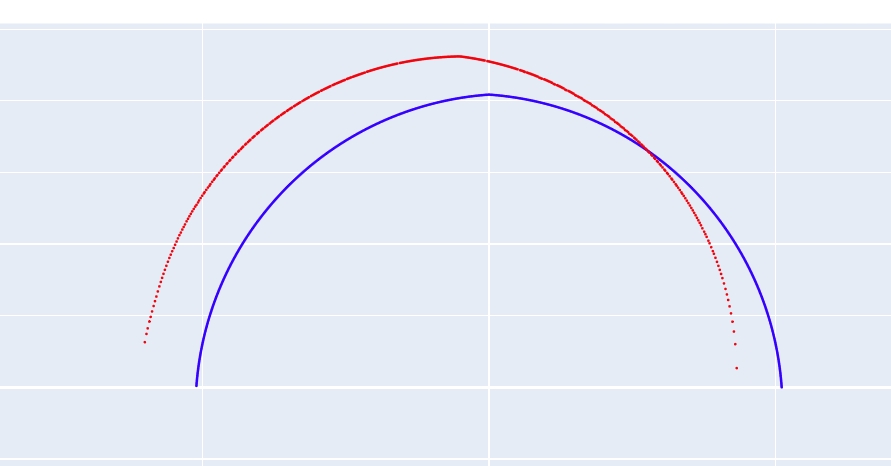

设置“砂轮杆左右偏移”可以模拟砂轮不在工件回转中心时的情况。例如，当偏移 10mm 时，滚道将出现明显的左右不对称（一侧多磨，一侧少磨）：
