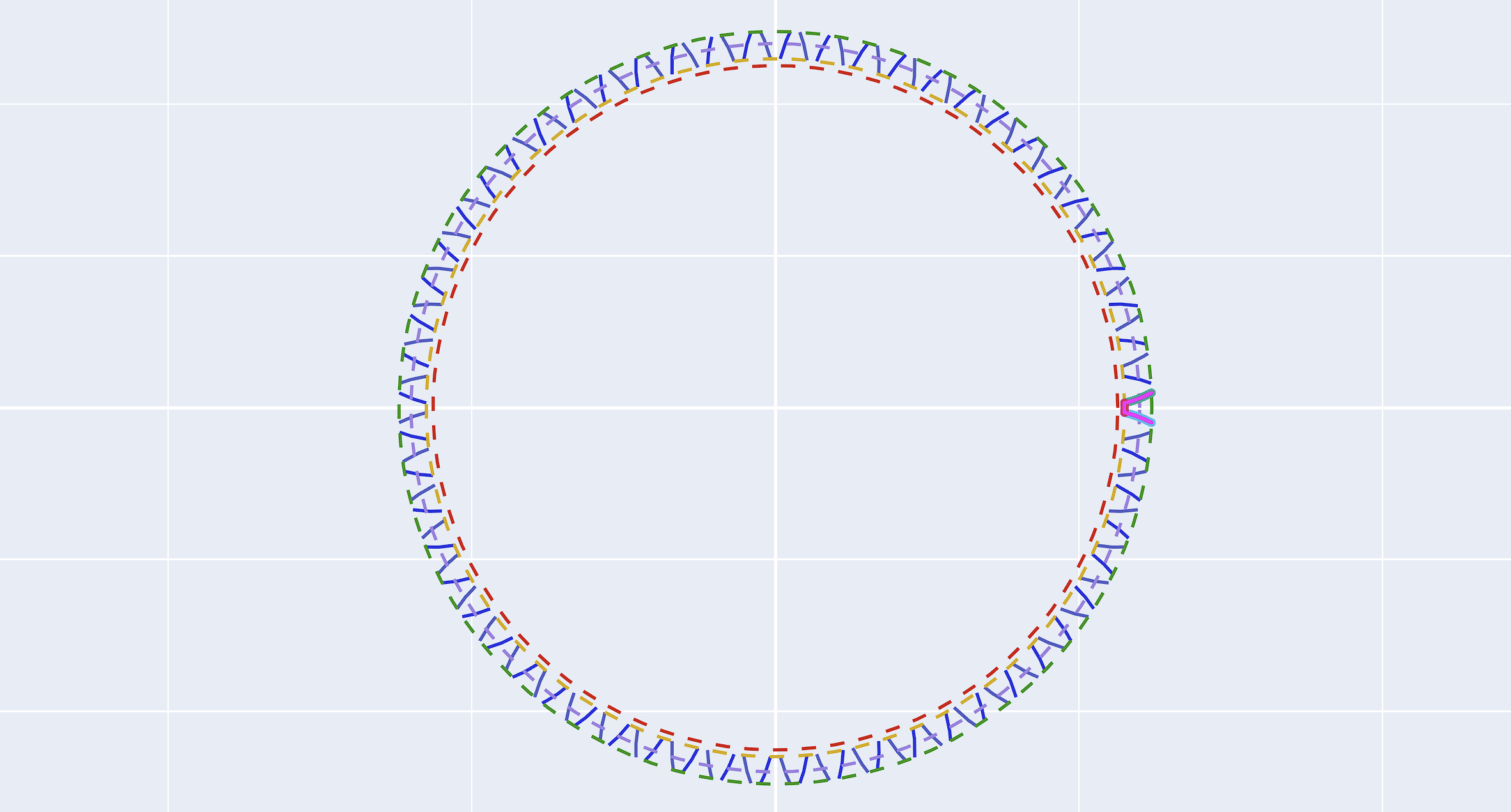

齿轮渐开线

用于生成标准或变位渐开线齿轮的法向齿形。

1. 齿轮类型

• 选项: 可选择渐开线齿轮或渐开线花键。

2. 法向模数

• 单位: $mm$

3. 齿数

4. 法向压力角

• 单位: $°$
• 修正: 支持对左/右侧法向压力角进行独立修正。

5. 螺旋角 (Beta)

• 单位: $°$

6. 变位系数

• 修正: 支持对变位系数进行微调。

7. 齿厚系数

• 标准值: $0.5$。
• 修正: 支持对齿厚进行修正。

8. 齿高模式

• 选项: 设置直径 或 设置系数。

9. 齿高参数

• 若选择设置直径: 输入 齿顶圆直径 (da) 和 齿根圆直径 (df)。
• 若选择设置系数: 输入 齿顶高系数 (ha) 和 顶隙系数 (c)。

10. 修整延长

• 说明: 在齿形末端增加的修整长度。
• 单位: $mm$

11. 齿顶圆弧半径

• 说明: 定义左/右齿顶处的倒圆半径。
• 单位: $mm$

12. 保存文件

• 操作: 点击“选择文件”设置生成的 DXF 文件保存路径。
