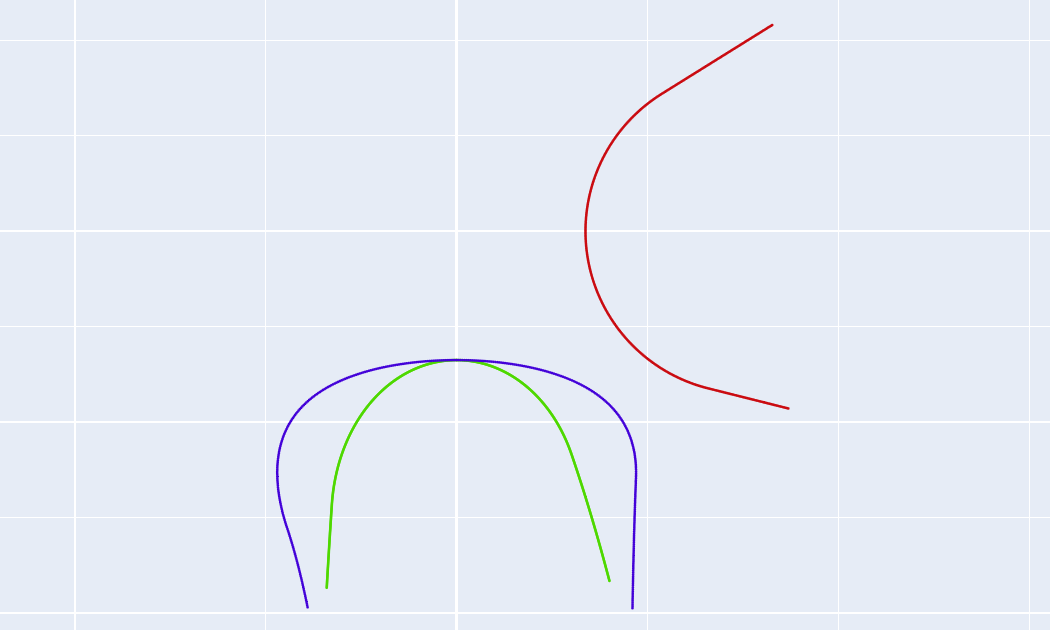

曲线转换

用于在法向、轴向和端面齿型曲线之间进行相互转换。

1. 原始与目标曲线类型

• 法向 (Normal): 垂直于螺旋线的截面齿型。要求原点 $(0,0)$ 对应在工件中径位置上。
• 轴向 (Axial): 沿工件轴线方向的截面齿型。要求原点 $(0,0)$ 对应在工件中径位置上。
• 端面 (Transverse): 垂直于工件轴线的截面齿型。要求原点 $(0,0)$ 对应在工件中心上。

2. 工件参数

• 工件类型: 内螺纹 / 外螺纹。
• 工件中径 / 导程: 根据工件参数输入。

3. 文件操作

• 原始曲线文件: 导入符合坐标系要求的 DXF 文件。
• 保存文件: 生成转换后的目标曲线 DXF 文件。
